Comprendre une pieuvre électrique
Schéma d’une pieuvre électrique : comprendre le plan et le repérage
Un schéma de pieuvre électrique permet de comprendre comment les prises, éclairages, commandes, volets roulants et autres équipements sont reliés aux différentes zones de distribution du logement. Il permet ainsi de visualiser comment les circuits et les gaines seront répartis dans la maison avant la fabrication et la pose.
Du plan d’implantation au tableau électrique, plusieurs documents se complètent. Voici comment les lire dans le bon ordre, avec de vrais exemples de plans.
La logique à retenir
Le plan indique où sont les équipements. Le plan de pieuvre montre comment les liaisons sont réparties. Le repérage permet ensuite d’identifier chaque branche lors de la pose.
Réponse directe
Il n’existe pas un seul « schéma de pieuvre électrique », mais plusieurs documents complémentaires.
Pour comprendre une installation préfabriquée, il faut distinguer le plan d’implantation, le plan de la pieuvre, les documents de repérage et le schéma du tableau électrique. Chacun répond à une question différente.
| Document | Ce qu’il montre | À quoi il sert |
|---|---|---|
| Plan d’implantation | Prises, éclairages, commandes, volets et équipements | Définir les besoins et les emplacements |
| Plan de pieuvre | Boîtes, branches, destinations et principaux cheminements | Visualiser la distribution physique |
| Repérage | Identifiants présents sur les différentes liaisons | Retrouver rapidement la destination de chaque branche |
| Schéma du tableau | Circuits et protections correspondantes | Comprendre l’organisation côté tableau électrique |
Étape 01
Le plan d’implantation : où doivent se trouver les équipements ?
Tout commence par le plan du logement. Les prises, points lumineux, commandes, volets roulants et équipements techniques y sont positionnés avant la fabrication.
À ce stade, le document répond surtout à la question « quoi installer et où ? ». Il constitue la base de l’étude : la pieuvre ne peut être cohérente que si l’implantation correspond au projet réel.
À ce stade, on ne cherche pas encore à « suivre les gaines ».
On vérifie d’abord que les besoins sont correctement positionnés sur le plan.
Étape 02
Le plan de pieuvre électrique : comment les liaisons sont-elles réparties ?
Une fois l’implantation validée, les zones de distribution et les différentes branches peuvent être reportées sur le plan. Chaque départ correspond à une destination prévue : prise, éclairage, commande, volet roulant ou autre équipement du projet.
Le dessin permet de visualiser la logique de la pieuvre avant même sa pose : où se trouve l’ensemble de répartition, quelles branches en partent et où elles arrivent.
Lecture du plan
Comment lire un schéma de pieuvre électrique ?
Un plan technique peut sembler chargé au premier regard. Il devient beaucoup plus simple lorsqu’on le lit dans un ordre précis.
-
01
Repérer la zone ou la boîte de distribution
C’est le point autour duquel sont regroupées les différentes branches de la pieuvre.
-
02
Suivre une branche jusqu’à sa destination
Chaque ligne conduit vers un équipement prévu sur le plan : prise, lumière, commande, volet roulant ou équipement technique.
-
03
Lire le repère de destination
Des mentions comme PRISE, L ou VR permettent d’identifier le type d’équipement. Les codes exacts peuvent varier : la légende du dossier reste la référence.
-
04
Vérifier les longueurs et indications techniques
Selon le dossier, les branches peuvent comporter une longueur prévue, un numéro, une section ou d’autres indications utiles à la fabrication et à la pose.
-
05
Identifier la liaison vers le tableau
La pieuvre s’inscrit dans une installation complète : les circuits concernés rejoignent ensuite le tableau électrique et les protections prévues.
Conseil de lecture
Ne cherchez pas à comprendre toutes les lignes en même temps. Prenez une pièce, choisissez une branche et suivez-la de la boîte jusqu’à son équipement.
Exemple pédagogique

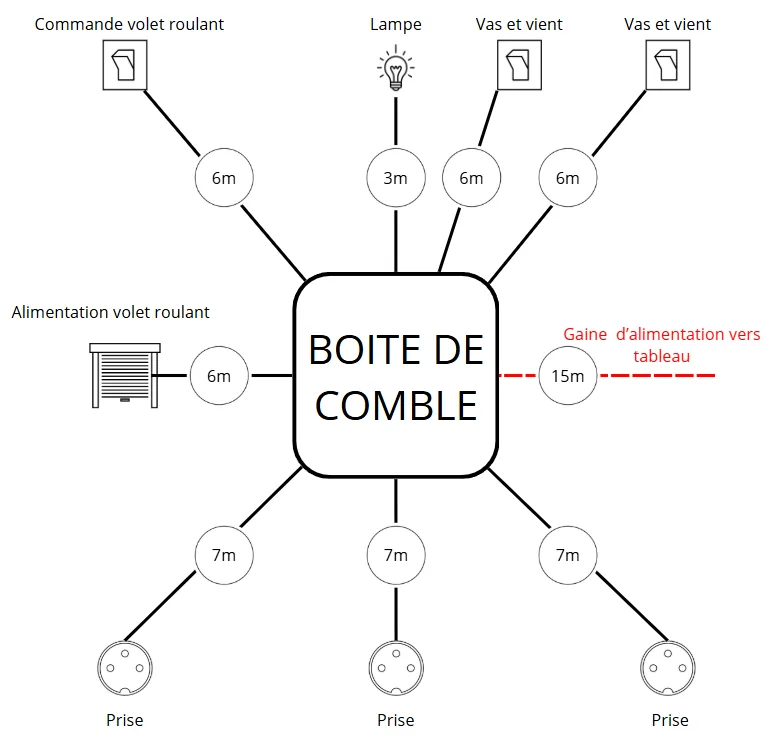

Exemple simple : le schéma d’une pieuvre électrique pour une chambre
Pour comprendre le principe sans la densité d’un plan complet, on peut isoler une seule pièce. Le schéma ci-dessous montre une boîte centrale et plusieurs départs vers les équipements de la chambre.
Pour les besoins correspondant à une composition standard, découvrez aussi nos kits par pièce prêts à poser.
La boîte
Elle constitue le point de répartition représenté au centre du schéma.
Les branches
Elles partent vers les prises, le point lumineux, la commande et, lorsque le projet le prévoit, le volet roulant.
Les longueurs
Elles sont définies à partir du plan et des chemins retenus afin que chaque branche puisse rejoindre sa destination lors de la pose.
La liaison vers le tableau
Elle relie la zone de distribution à l’installation électrique et aux circuits protégés au tableau.
Bureau d’étude
Comment le plan de pieuvre électrique est-il réalisé ?
Le schéma final n’est pas dessiné au hasard. Il résulte de l’analyse du plan, de l’implantation électrique, des longueurs nécessaires, des zones de passage et de l’organisation des circuits.
Cette étape permet de préparer les documents nécessaires à la fabrication et au repérage des différentes liaisons.
Étape 03
Le repérage : retrouver chaque branche au moment de la pose
Sur chantier, le plan n’est utile que si les liaisons physiques peuvent être reconnues facilement. Le repérage sert à faire correspondre une gaine ou un câble avec sa destination prévue sur le dossier.
L’objectif est simple : éviter d’avoir à deviner quelle branche correspond à quelle prise, quel éclairage ou quel équipement.
Plan et repérage doivent raconter la même chose.
Le repère lu sur la liaison doit permettre de retrouver rapidement l’équipement concerné dans le dossier de pose.
Fabrication
Ce que le schéma devient réellement en atelier
Sur le document, la pieuvre est représentée par des lignes. En réalité, elle prend la forme d’un ensemble de gaines, conducteurs, boîtes et repères préparés selon l’étude.
Étape 04
Et le schéma unifilaire du tableau électrique ?
Le plan de pieuvre et le schéma du tableau décrivent deux aspects différents de la même installation. Le premier montre surtout la distribution physique dans la maison. Le second représente les circuits et leurs protections au tableau.
Ils sont donc complémentaires : suivre une branche sur le plan ne remplace pas la lecture du dossier du tableau électrique.
Les illustrations présentées sur cette page sont pédagogiques. La conception, les protections, les sections, les cheminements et les conditions de mise en œuvre doivent être vérifiés pour le projet réel et selon les règles applicables.
Étape 05
Du schéma à la pose dans le plafond
Lors de la pose, le plan sert de guide pour positionner la pieuvre et distribuer les différentes branches. Chaque liaison est amenée vers la destination prévue : prise, éclairage, commande ou autre équipement.
Vue d’ensemble
Du plan de maison à la pieuvre prête à poser
-
01.
Plan du logement. Les dimensions, pièces et contraintes du bâtiment servent de base.
-
02.
Implantation électrique. Les prises, lumières, commandes et équipements sont positionnés.
-
03.
Étude de distribution. Les zones, branches, longueurs et cheminements sont organisés.
-
04.
Fabrication et repérage. Les liaisons sont préparées pour correspondre au dossier.
-
05.
Pose. Les branches sont distribuées dans le logement en suivant le plan.
-
06.
Tableau et raccordements. Les circuits sont raccordés selon l’organisation prévue pour l’installation.
À ne pas confondre
Un schéma pédagogique n’est pas un plan de fabrication universel
Un exemple ne se copie pas d’une maison à l’autre
Les longueurs, emplacements, équipements et chemins disponibles changent selon chaque logement.
Le plan de pieuvre ne remplace pas l’étude des circuits
La distribution physique et la protection électrique doivent être étudiées ensemble, sans les confondre.
La légende du dossier reste prioritaire
Les couleurs, abréviations et codes peuvent varier selon les documents utilisés. Il faut donc lire les repères avec la légende correspondant au projet.
Votre projet
Vous avez déjà le plan de votre maison ?
Pour étudier une pieuvre électrique sur mesure, le plan doit permettre d’identifier les pièces, les dimensions, l’emplacement du tableau et les principaux équipements prévus. Plus les informations sont précises, plus l’étude peut être cohérente avec le chantier.
FAQ
Questions fréquentes sur les schémas de pieuvre électrique
Qu’est-ce qu’un schéma de pieuvre électrique ?
Un schéma de pieuvre électrique représente l’organisation des liaisons préparées pour distribuer l’électricité dans le logement. Selon le document, il peut montrer l’implantation des équipements, les branches de la pieuvre, les repères ou encore le lien avec le tableau électrique.
Quelle différence entre un plan électrique et un plan de pieuvre électrique ?
Le plan électrique indique principalement où se trouvent les prises, points lumineux, commandes et autres équipements. Le plan de pieuvre ajoute la logique de distribution : les ensembles de pieuvre, leurs branches et les destinations prévues.
Comment lire un plan de pieuvre électrique ?
Commencez par repérer la boîte ou la zone de distribution, puis suivez chaque branche jusqu’à sa destination. Lisez ensuite les repères, les longueurs indiquées et les liaisons prévues vers le tableau. La légende du dossier reste la référence pour interpréter les codes utilisés.
Que signifient les repères PRISE, L et VR sur un plan de pieuvre ?
Dans les exemples présentés sur cette page, PRISE désigne une destination de prise, L un point d’éclairage et VR un volet roulant. D’autres repères peuvent être utilisés selon le bureau d’étude et le projet : il faut toujours se référer à la légende du dossier.
Une pieuvre électrique correspond-elle à un seul circuit ?
Pas nécessairement. Une même zone de distribution peut regrouper plusieurs branches appartenant à différents circuits. Les protections et l’organisation des circuits restent définies au niveau de l’étude et du tableau électrique.
Les longueurs de gaines apparaissent-elles sur le plan ?
Elles peuvent apparaître sur le plan de pose ou sur les documents de fabrication afin d’identifier les longueurs prévues pour les différentes branches. Les documents remis dépendent de la solution et du projet.
Le schéma de pieuvre remplace-t-il le schéma du tableau électrique ?
Non. Le plan de pieuvre décrit surtout la distribution physique des liaisons dans le logement. Le schéma du tableau représente l’organisation et la protection des circuits électriques.
Peut-on fabriquer une pieuvre électrique uniquement à partir d’un plan de maison ?
Le plan architectural constitue le point de départ, mais l’étude doit aussi intégrer l’implantation électrique, les équipements, les circuits, le tableau, les contraintes de passage et les choix techniques du projet.
Le même schéma convient-il à toutes les maisons ?
Non. Les exemples servent à comprendre le principe. Une pieuvre sur mesure est étudiée à partir du plan réel du logement et de ses équipements.
En résumé
Comment comprendre rapidement le schéma d’une pieuvre électrique ?
Commencez par le plan d’implantation pour comprendre où sont les équipements. Passez ensuite au plan de pieuvre pour suivre les différentes branches.
Utilisez les repères pour faire correspondre le dossier aux liaisons physiques, puis consultez le schéma du tableau pour comprendre l’organisation des circuits et des protections.
Le bon schéma n’est pas seulement un dessin : c’est le lien entre l’étude, la fabrication et la pose sur le chantier.
