01
Tableau de répartition
Distribution des circuits électriques du logement : éclairage, prises, chauffage, gros électroménager.
Pieuvre électrique + tableau préparé
Pieuvre électrique + tableau préparé sur mesure
Votre pieuvre et votre tableau sont étudiés ensemble à partir de vos plans : circuits, protections, repérage, GTL et équipements complémentaires selon votre projet.
Étude sur plan · Tableau dimensionné selon le projet · Préparation en France

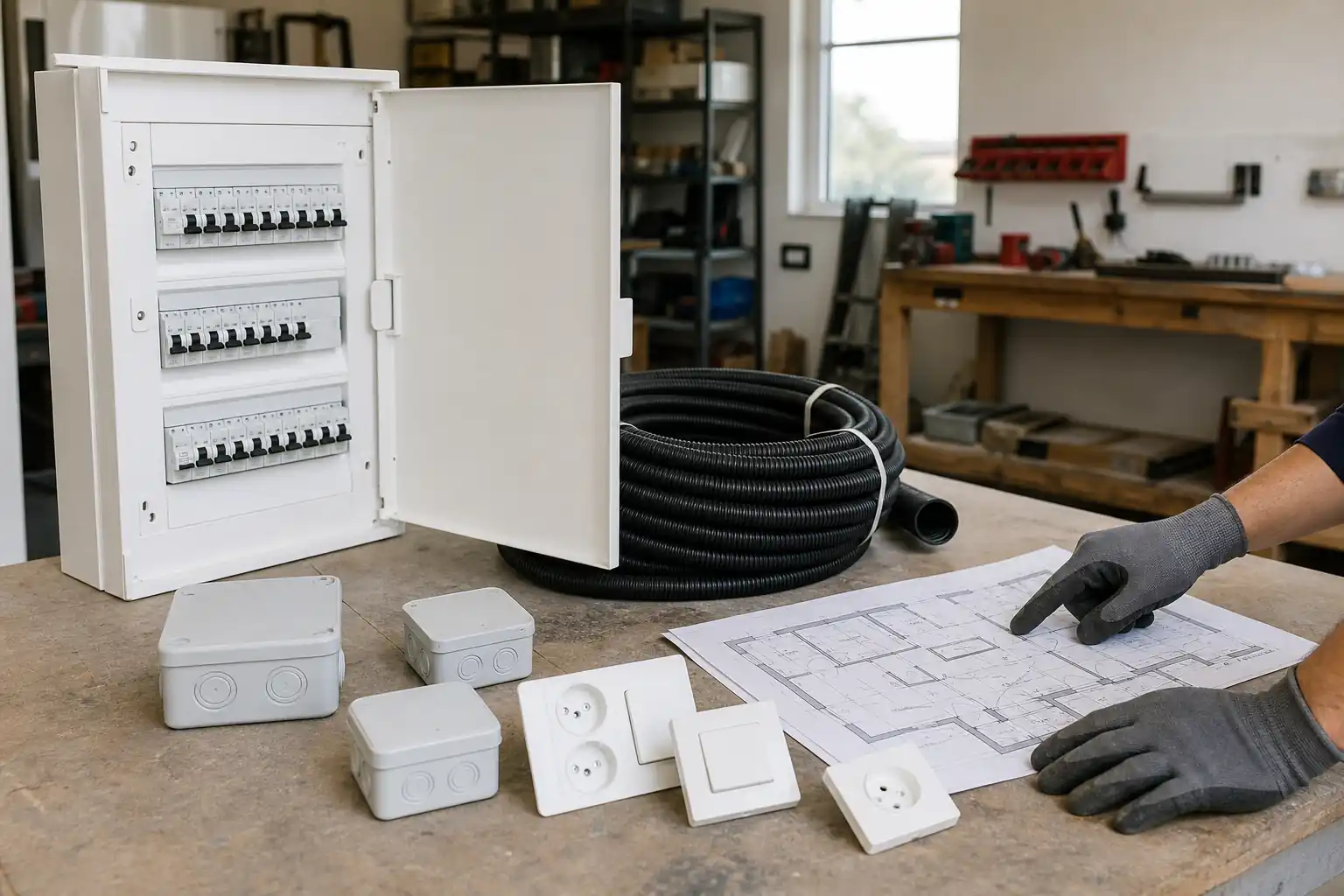

Préparation en atelier
Gagnez du temps sur vos chantiers
Découvrez notre kit GTL Plug & Play prêt à poser
Grâce au repérage commun entre la pieuvre électrique et le tableau, le système Plug & Play facilite l’identification des circuits et le raccordement sur chantier. Le tableau est préparé et étiqueté en atelier afin de limiter les opérations à réaliser sur place.
Un kit GTL tout-en-un
- Tableau électrique configuré en correspondance avec la pieuvre électrique
- Coffret de communication VDI
- Support de pose : goulotte ou bac d’encastrement
- Épanouisseur
Kit GTL Plug & Play
Les atouts du kit
- Une meilleure rentabilité grâce au temps de préparation réduit sur chantier.
- Le schéma unifilaire complet est fourni selon le périmètre prévu.
- Un repérage clair et intuitif pour faciliter l’identification des circuits.
- Un tableau préparé en tenant compte des exigences applicables aux installations électriques.
- Un QR code propre à chaque tableau permet d’accéder aux documents du chantier.
Pieuvre + tableau
Tableau CFO/CFA
Les tableaux électriques sont préparés en atelier et repérés pour correspondre aux circuits de la pieuvre électrique. Ce système d’étiquetage facilite l’identification des départs et le raccordement sur chantier. Le tableau est ainsi livré prêt à être intégré à l’installation, sans avoir à le composer entièrement sur place.
Exemple :
Chambre 1 – éclairage sur la pieuvre
→ Chambre 1 – éclairage au tableau.
Inclus avec votre projet
Votre dossier de pose
Votre installation est préparée à partir de vos plans. Le dossier de pose permet de retrouver les équipements, les circuits et leurs repères au moment de l’installation.
Votre dossier comprend :
- ✓ Plan d’implantation
- ✓ Plan de pieuvre
- ✓ Repérage des gaines et des circuits
- ✓ Schéma du tableau électrique
- ✓ Liste du matériel
- ✓ Guide de pose
Les documents sont établis pour le projet validé et accompagnent les équipements prévus dans votre devis.
Votre fourniture
Ce que peut comprendre l'offre Pieuvre + tableau
La composition exacte est définie dans votre devis. Seuls les éléments utiles au projet sont intégrés.
01
Pieuvre électrique sur mesure
Gaines, conducteurs, boîtes et départs préparés selon l'installation étudiée.
02
Tableau électrique préparé
Tableau et protections dimensionnés selon les circuits réellement prévus.
03

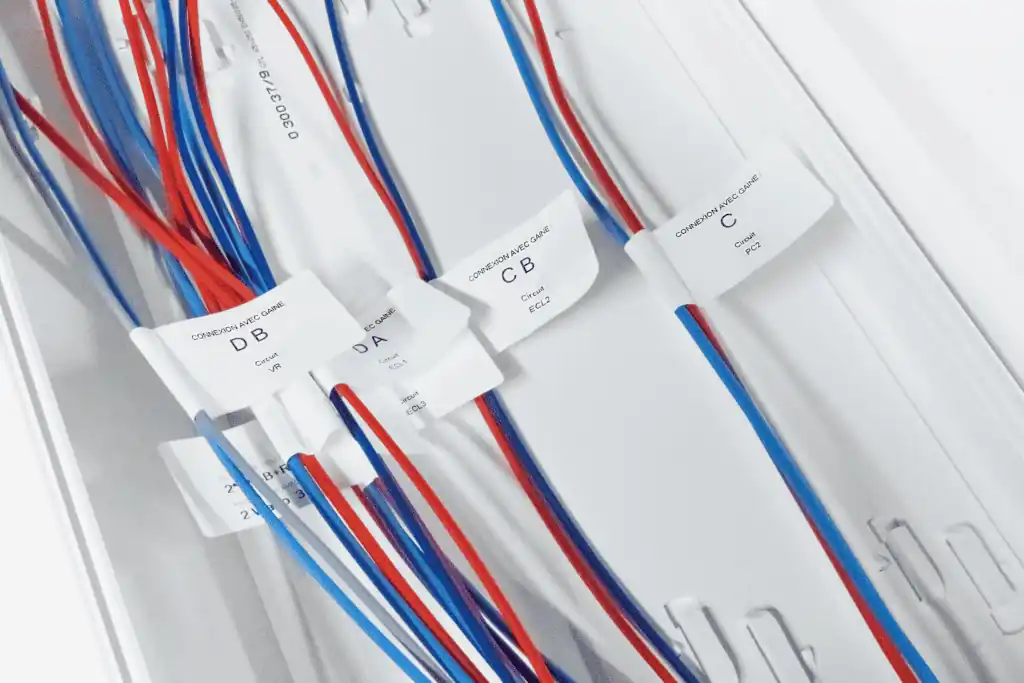

Repérage
Identification des départs afin de faciliter leur lecture et leur correspondance avec le tableau.
04
GTL et jonction plafond
Éléments adaptés à l'organisation retenue lorsque ceux-ci sont prévus au devis.
05
Communication et RJ45
Coffret de communication, RJ45, fibre et accessoires lorsqu'ils font partie du projet.
06
Appareillages en complément
Prises, interrupteurs et commandes peuvent être ajoutés uniquement lorsqu'ils figurent au devis.

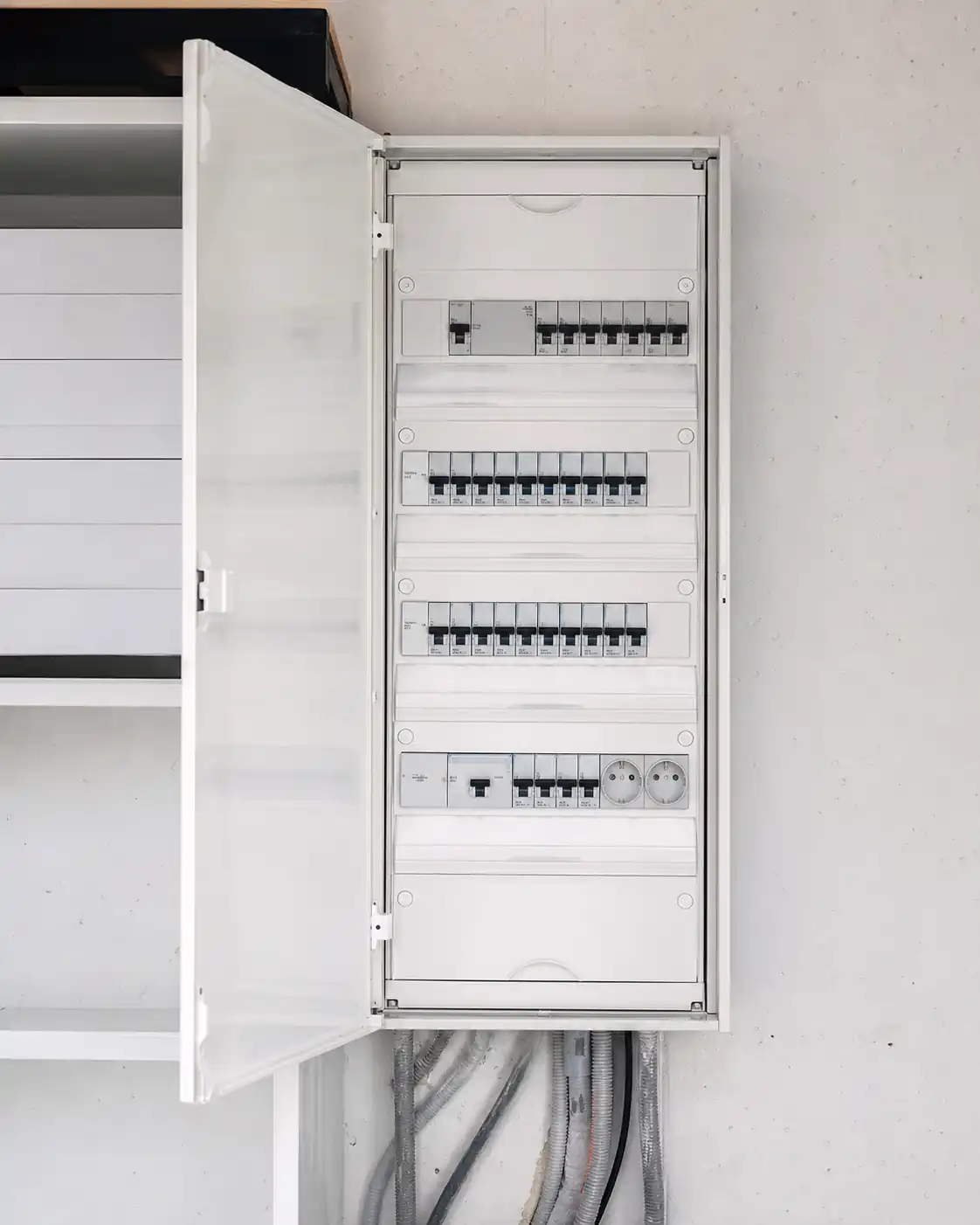

Tableau sur mesure
Le tableau est dimensionné selon votre maison, pas seulement selon sa surface
Deux maisons de même surface peuvent avoir des installations très différentes. Le nombre de circuits dépend notamment de la cuisine, du chauffage, des volets roulants, des équipements extérieurs, du garage, du réseau de communication et des alimentations techniques prévues.
Selon l'étude, le tableau peut notamment être prévu en 13 ou 18 modules, avec le nombre de rangées et les protections nécessaires au projet.
Une configuration monophasée ou triphasée peut être étudiée. Un tableau secondaire peut également être intégré pour un garage, un atelier, une dépendance ou une zone éloignée.
Selon la configuration retenue, des équipements Schneider Electric ou Legrand peuvent être proposés.
GTL & arrivée des circuits
Organiser proprement l'arrivée de la pieuvre au tableau
Selon le projet, une GTL adaptée et une jonction plafond peuvent être prévues afin d'organiser l'arrivée des différentes gaines au niveau du tableau.
Cette partie est intégrée à l'étude lorsqu'elle figure dans le périmètre retenu.
Communication & RJ45
Le coffret de communication peut être étudié en même temps
Selon le besoin, la fourniture peut également intégrer un coffret de communication, des noyaux RJ45 Catégorie 6A compatibles Grade 3 TV, un DTIO fibre sur rail DIN, les répartiteurs nécessaires ainsi qu'un support pour la box.
Le nombre de prises RJ45 est défini lors de l'étude du logement.
// La GTL expliquée
Qu'est-ce que la gaine technique logement ?
La Gaine Technique Logement (GTL) est le cœur technique du logement. Obligatoire dans tout logement neuf depuis 2001 selon la norme NF C 15-100, elle centralise l'ensemble des arrivées et des distributions électriques et de communication en un seul emplacement.
Située près de l'entrée principale, accessible et repérée, elle regroupe le tableau électrique, le coffret de communication et les blocs de raccordement. Lorsqu'elle est incluse dans le devis pieuvre + tableau, la GTL est préparée selon le périmètre validé afin de faciliter sa mise en place sur le chantier.
Obligatoire NF C 15-100
Logement neuf & rénovation lourde
Prête à encastrer
Composition de la GTL – NF C 15-100
02
Coffret de communication
Réseaux de communication (VDI) : fibre optique, téléphone, télévision et réseau internet du logement.
03
Raccordement communication
Bloc de raccordement des réseaux de communication extérieurs vers le logement.
04
Dispositif de coupure
Emplacement pour la coupure d'urgence et la protection générale de l'installation.
// Le tableau Plug & Play
Un tableau câblé, testé, prêt à raccorder
Le tableau Plug & Play est livré entièrement câblé en atelier : disjoncteurs, différentiels et barrettes sont montés, raccordés et testés sous tension avant expédition. Sur le chantier, il ne reste qu'à raccorder les départs de la pieuvre — aucun câblage interne à réaliser.
Chaque départ est repéré et correspond au schéma fourni. Vous gagnez du temps, réduisez les erreurs de câblage et facilitez les vérifications liées à la NF C 15-100.
- ✓Disjoncteurs de protection par circuit
- ✓Différentiels 30 mA (type AC ou A)
- ✓Barrettes de pontage et peignes de distribution
- ✓Borniers de terre et de neutre
- ✓Repérage complet des départs
- ✓Test électrique sous tension en usine
Pose sur chantier – 3 étapes
01
Reçu sur chantier
Déballage, mise en place du coffret et raccordement de l'arrivée EDF.
02
Raccordement des départs
Vous connectez chaque câble de la pieuvre sur son départ repéré. Aucune logique à reconstituer.
03
Mise sous tension
L'installation est opérationnelle : tableau testé et repéré, sous réserve des contrôles de l'installation complète.
Réseaux VDI distribués
Fibre optique
Point de terminaison optique (PTO) et raccordement vers les coffrets de communication.
Réseau local (LAN)
Répartiteur RJ45 pour distribuer le réseau filaire dans toutes les pièces.
Téléphone
Raccordement des lignes téléphoniques vers les prises DTI du logement.
Télévision
Répartiteur coaxial pour distribuer la TNT et le satellite vers les prises de chaque pièce.
// Le coffret de communication
Centralisez tous les réseaux VDI
Le coffret de communication regroupe l'ensemble des réseaux VDI (Voix, Données, Images) du logement. Il distribue la fibre, le téléphone, la télévision et le réseau informatique vers chaque pièce via les gaines de la pieuvre.
Intégré dans la GTL lorsqu'il est prévu dans l'offre pieuvre + tableau, il arrive raccordé, repéré et prêt à l'emploi. Vous branchez les arrivées opérateur et chaque prise est immédiatement active. Aucun brassage à improviser lorsque cette préparation est incluse dans le périmètre validé.
RJ45
Réseau filaire
PTO
Fibre optique
Du plan à la fourniture
Comment se déroule votre projet ?
01

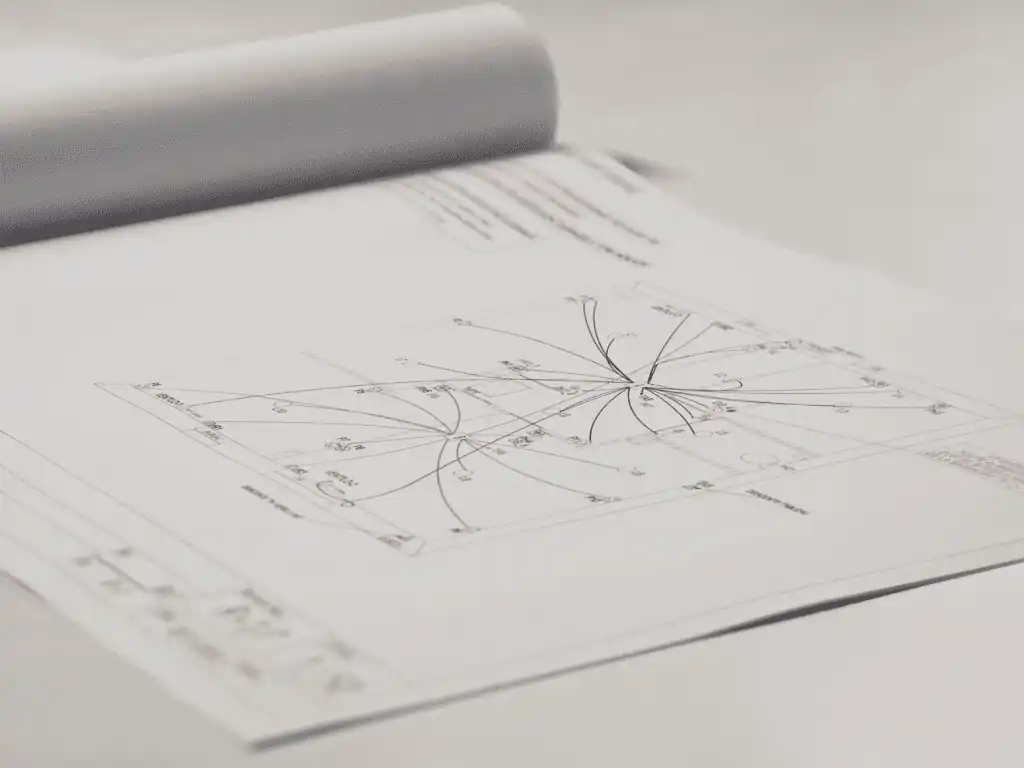

Vous nous transmettez vos plans
Nous partons de l'organisation de votre logement, de vos équipements et des besoins déjà définis.
02
La pieuvre et le tableau sont étudiés ensemble
Circuits, protections, repérage, GTL, communication et options sont définis selon le projet.
03
Vous validez votre proposition
Le périmètre de fourniture, les marques, les options et le prix sont confirmés avant préparation.
04
Votre installation est préparée
La pieuvre, le tableau et les éléments prévus au devis sont préparés puis expédiés pour le chantier.
Votre devis
Quel est le prix d'une pieuvre électrique avec tableau préparé ?
Le prix dépend directement de la configuration étudiée : nombre de circuits, protections, taille du tableau, GTL, communication, appareillages éventuels et équipements techniques du logement.
Il n'existe donc pas un tarif unique pertinent pour toutes les maisons. Le bon point de départ est votre plan et la liste des équipements prévus.
Le montant définitif est confirmé après étude et validation du devis.
Sur le chantier
Ce qui reste à réaliser après la fourniture
Sarvin Elec prépare et fournit la solution définie dans le devis. La mise en œuvre finale reste réalisée sur chantier.
- La pose et le cheminement de la pieuvre dans le bâtiment
- La pose de la GTL et du tableau
- Les raccordements finaux
- Les essais, mesures et vérifications de l'installation terminée
- L'alimentation entre le compteur et le tableau lorsqu'elle n'est pas prévue au devis
- Les luminaires, équipements finaux et appareillages lorsqu'ils ne figurent pas dans l'offre
Plusieurs lots à préparer ?
Les mêmes plans peuvent servir à préparer d'autres lots de votre maison
Votre projet peut également comprendre une étude VMC, une pieuvre hydraulique ou des équipements connectés. Les lots restent distincts dans votre offre, mais vos demandes peuvent être centralisées chez Sarvin Elec.
Pieuvre électrique seulePour une distribution sur mesure sans tableau préparé.
VMC sur planGroupe, bouches, gaines, entrées d'air et accessoires selon le projet.
Pieuvre hydrauliqueDistribution sanitaire et chauffage hydraulique éventuel à partir de vos plans.
Maison connectéeVolets, éclairages, accès et scénarios intégrés à l'étude électrique.
FAQ
Questions fréquentes sur la pieuvre électrique avec tableau préparé
Qu'est-ce qu'une offre pieuvre électrique + tableau préparé ?
La pieuvre électrique et le tableau sont étudiés à partir du même projet. Les circuits prévus dans la pieuvre sont pris en compte pour dimensionner le tableau, ses protections et le repérage correspondant.
Le tableau électrique est-il dimensionné selon ma maison ?
Oui. Le tableau est étudié selon les circuits, les équipements et les besoins réellement prévus dans votre logement. La surface seule ne suffit pas à déterminer sa composition.
Le tableau est-il livré déjà préparé ?
Oui, selon la configuration validée au devis. Le tableau et ses protections sont préparés en amont. Une préparation Plug & Play avec connexions type Wago peut également être proposée selon le projet.
Les appareillages sont-ils compris ?
Les prises, interrupteurs, commandes et autres appareillages sont ajoutés uniquement lorsqu'ils sont prévus dans votre devis validé.
La GTL et le coffret de communication peuvent-ils être intégrés ?
Oui. Selon le projet, la fourniture peut prévoir la GTL, la jonction plafond, un coffret de communication, les éléments RJ45 et les équipements associés.
Puis-je prévoir un tableau secondaire ?
Oui. Un tableau secondaire peut être étudié pour un garage, un atelier, une dépendance ou une zone éloignée selon les besoins du projet.
Peut-on prévoir une PAC, une VMC ou une recharge de véhicule électrique ?
Oui. Les alimentations, circuits et protections nécessaires à ces équipements peuvent être pris en compte lors de l'étude électrique lorsque leur présence est connue.
Monophasé ou triphasé : est-ce pris en compte ?
Oui. La configuration du tableau peut être étudiée en monophasé ou en triphasé selon les caractéristiques retenues pour le projet.
La pose et les raccordements sont-ils inclus ?
Non. Sarvin Elec fournit une solution étudiée et préparée. La pose, les raccordements, les essais, les mesures et les vérifications finales sont réalisés sur chantier par le client ou le professionnel compétent.
Quel est le prix d'une pieuvre électrique avec tableau préparé ?
Le prix dépend de la composition réelle du projet : nombre de circuits, protections, taille du tableau, GTL, communication, appareillages et équipements complémentaires. Le montant définitif est confirmé après étude des plans et validation du devis.
Le prix indiqué est-il définitif ?
Non. Le prix final est confirmé après analyse du projet et validation du périmètre de fourniture.
Votre projet électrique
Vous avez vos plans ? La pieuvre et le tableau peuvent être étudiés ensemble.
Transmettez-nous votre projet. Nous cadrons les circuits, le tableau, les protections, la GTL et les équipements complémentaires, puis nous vous transmettons une proposition adaptée.
Pieuvre sur mesure · Tableau préparé · Protections · Repérage · GTL · Communication selon projet
La pose, les raccordements, les essais et les vérifications finales restent réalisés sur chantier par le client ou le professionnel compétent.
