Coordination des circuits
Les circuits de la pieuvre, les départs du tableau et les protections sont organisés dans un même dossier.
Tableau associé à la pieuvre
Tableau électrique coordonné avec votre pieuvre
Proposé avec une pieuvre sur mesure, le tableau et la distribution sont étudiés à partir du même plan et des mêmes circuits. Votre devis précise les éléments préparés, les options retenues et les livrables associés.
01
Un dossier communPlan, circuits et usages étudiés ensemble.
02
Préparation en atelierTableau, protections et repérage selon l'offre retenue.
03
Périmètre expliciteGTL, communication et options indiquées dans le devis.
Sur le chantier :
la pose, les raccordements finaux, les essais et la mise en service restent distincts de la préparation, sauf mention contraire dans la proposition.
Périmètre possible
Ce que peut comprendre l'offre pieuvre + tableau
Le tableau est toujours étudié avec la pieuvre. Les éléments complémentaires sont intégrés uniquement lorsqu'ils figurent dans le devis validé.
02

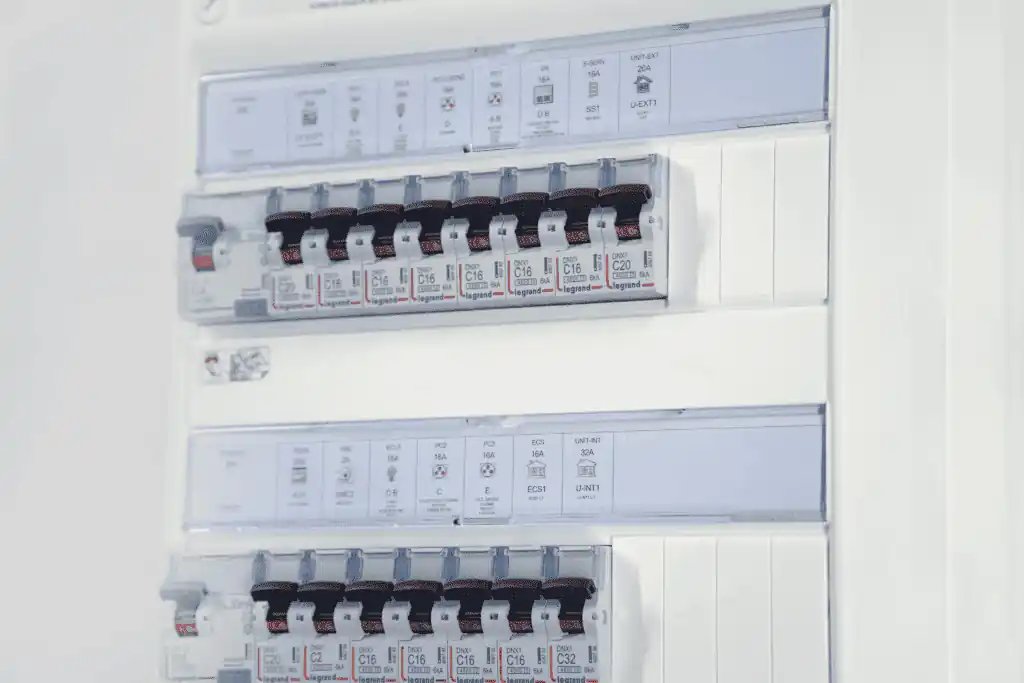

Tableau précâblé, préparé et repéré en atelier
Composants montés, raccordés et repérés en atelier selon la composition validée.
03
Tableau avec GTL
Ensemble comprenant le tableau et la GTL : le support qui organise l'espace technique et l'arrivée des gaines lorsque ce poste est prévu.
04
Communication en option
Coffret dédié aux réseaux de communication, ajouté à l'ensemble uniquement lorsqu'il est prévu au devis.
// La GTL expliquée

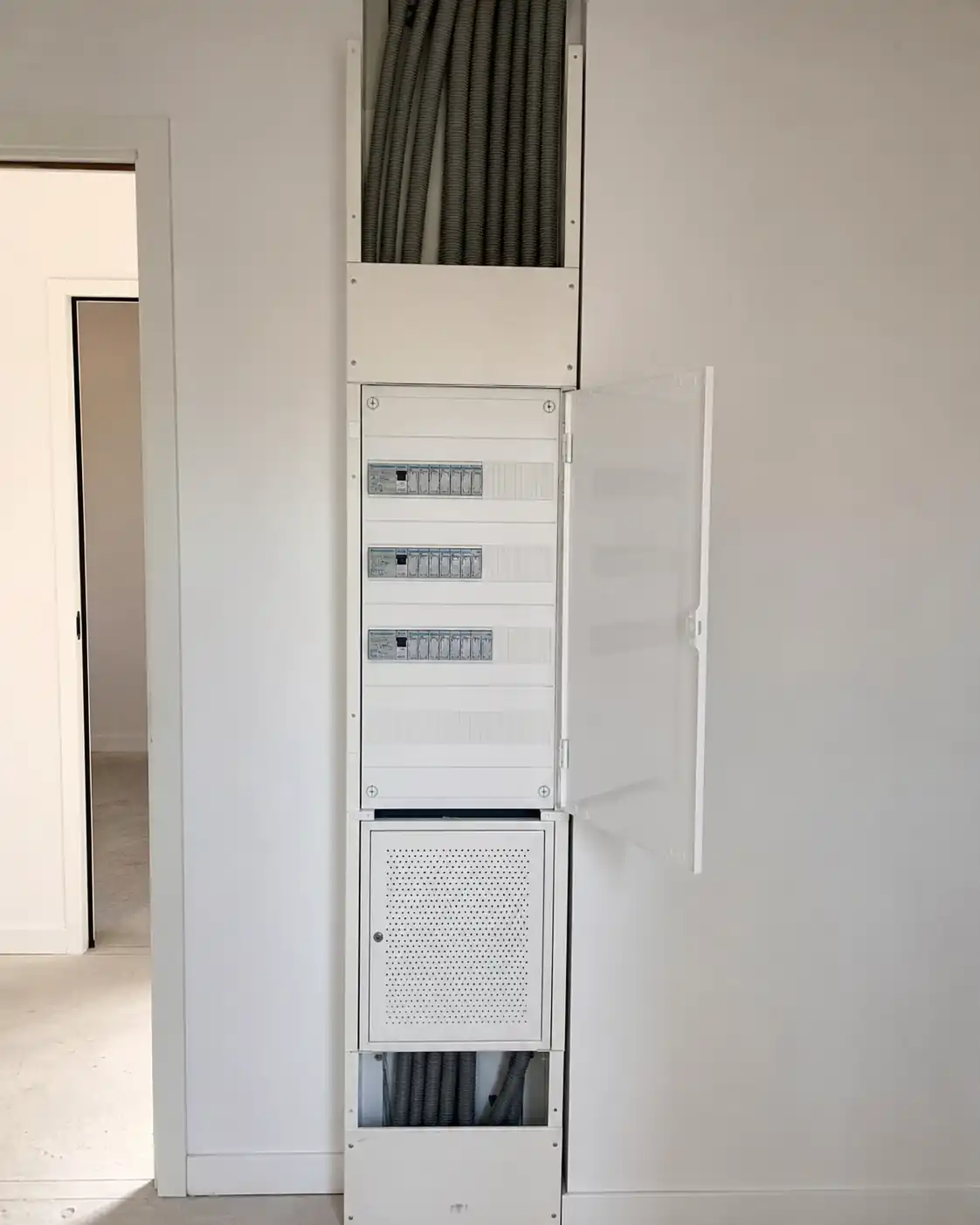

Qu'est-ce que la gaine technique logement ?
La Gaine Technique Logement (GTL) est le cœur technique du logement. Obligatoire dans tout logement neuf depuis 2001 selon la norme NF C 15-100, elle centralise l'ensemble des arrivées et des distributions électriques et de communication en un seul emplacement.
Située près de l'entrée principale, accessible et repérée, elle regroupe le tableau électrique, le coffret de communication et les blocs de raccordement. Lorsqu'elle est incluse dans le devis pieuvre + tableau, la GTL est préparée selon le périmètre validé afin de faciliter sa mise en place sur le chantier.
Obligatoire NF C 15-100
Logement neuf & rénovation lourde
Prête à encastrer
Composition de la GTL – NF C 15-100
01
Tableau de répartition
Distribution des circuits électriques du logement : éclairage, prises, chauffage, gros électroménager.
02
Coffret de communication
Réseaux de communication (VDI) : fibre optique, téléphone, télévision et réseau internet du logement.
03
Raccordement communication
Bloc de raccordement des réseaux de communication extérieurs vers le logement.
04
Dispositif de coupure
Emplacement pour la coupure d'urgence et la protection générale de l'installation.
// Le tableau Plug & Play

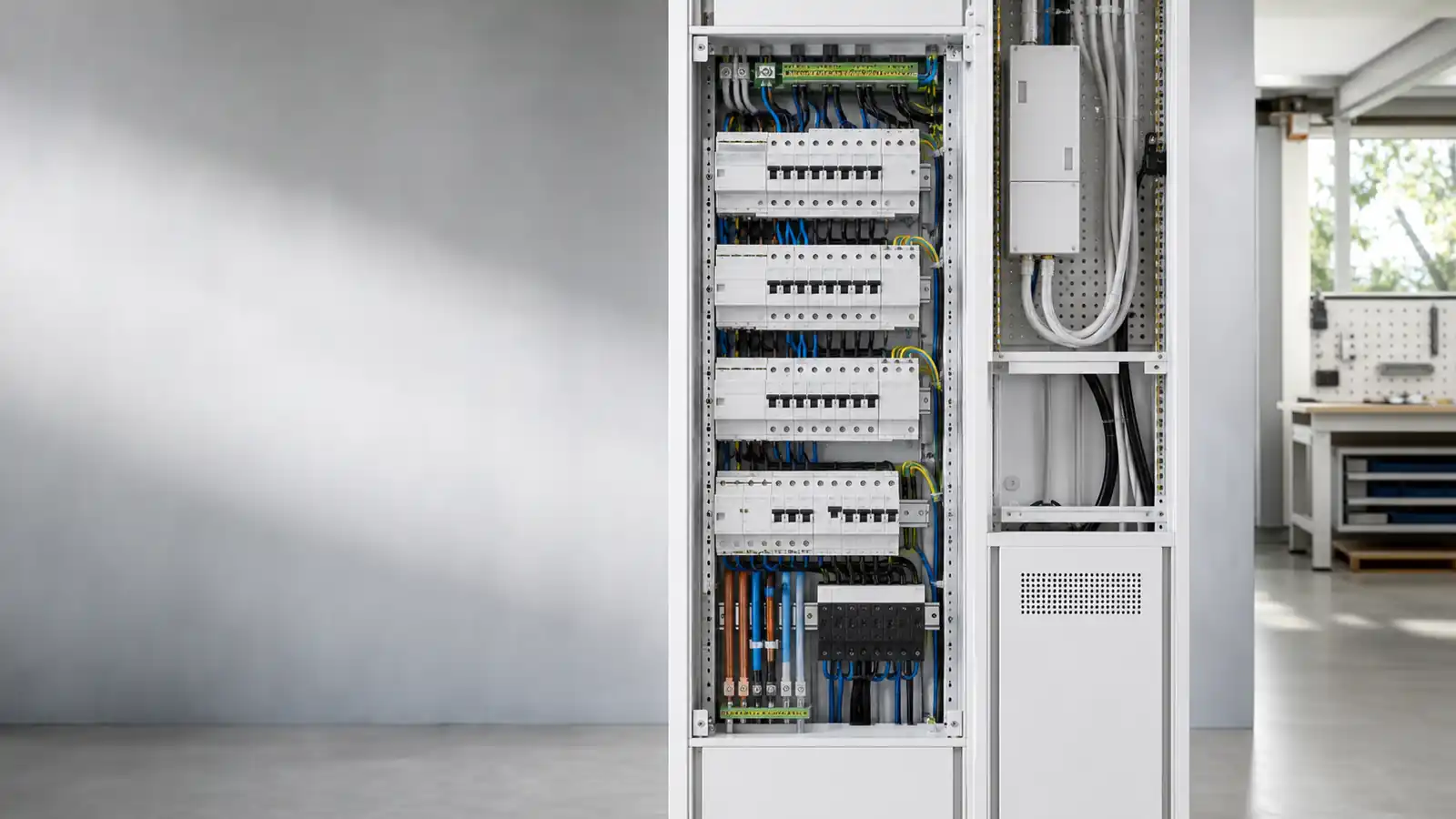

Un tableau câblé, testé, prêt à raccorder
Le tableau Plug & Play est livré entièrement câblé en atelier : disjoncteurs, différentiels et barrettes sont montés, raccordés et testés sous tension avant expédition. Sur le chantier, il ne reste qu'à raccorder les départs de la pieuvre — aucun câblage interne à réaliser.

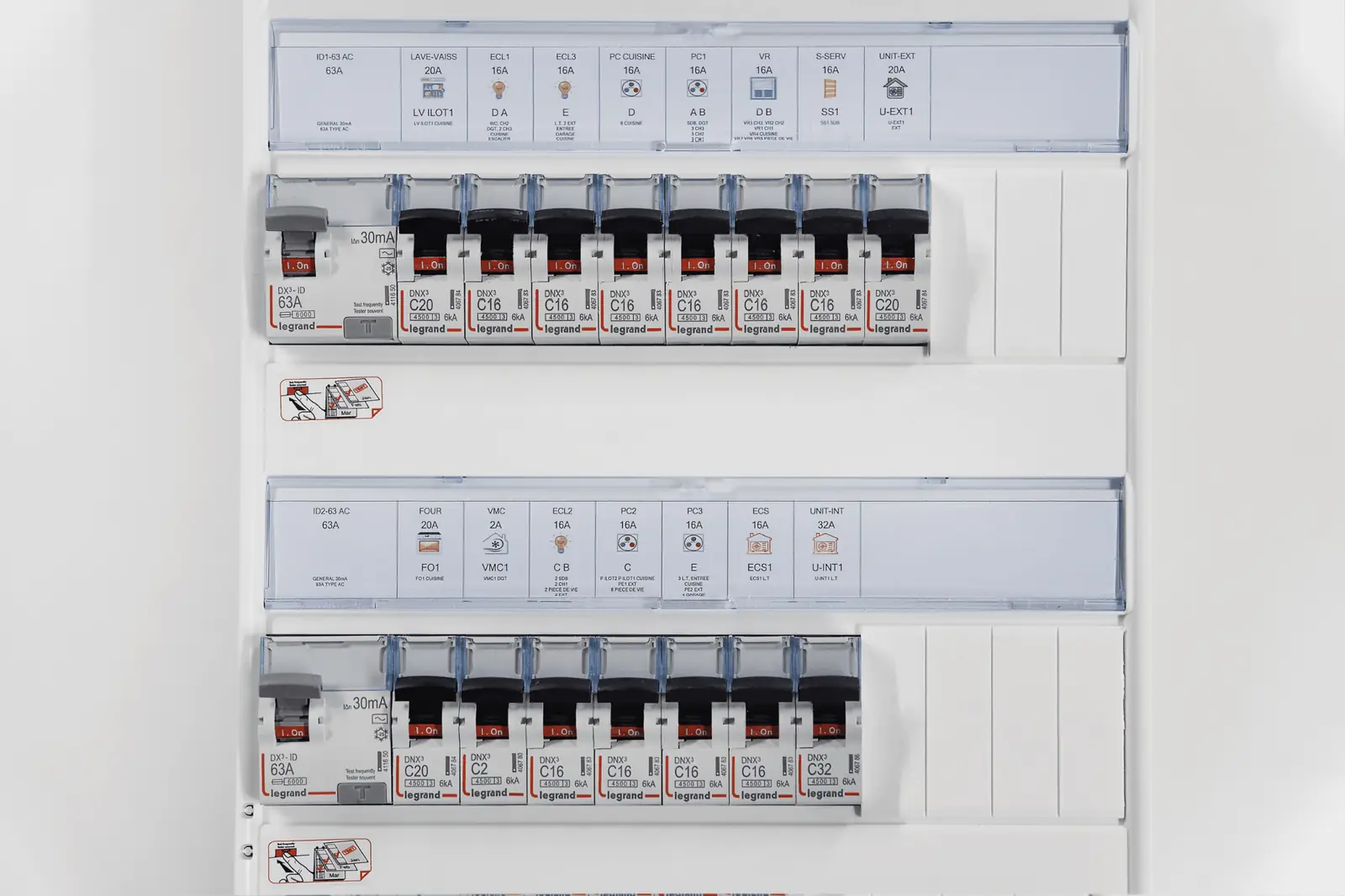

Chaque départ est repéré et correspond au schéma fourni. Vous gagnez du temps, réduisez les erreurs de câblage et facilitez les vérifications liées à la NF C 15-100.
- Disjoncteurs de protection par circuit
- Différentiels 30 mA (type AC ou A)
- Barrettes de pontage et peignes de distribution
- Borniers de terre et de neutre
- Repérage complet des départs
- Test électrique sous tension en usine
Pose sur chantier – 3 étapes
01
Reçu sur chantier
Déballage, mise en place du coffret et raccordement de l'arrivée EDF.
02

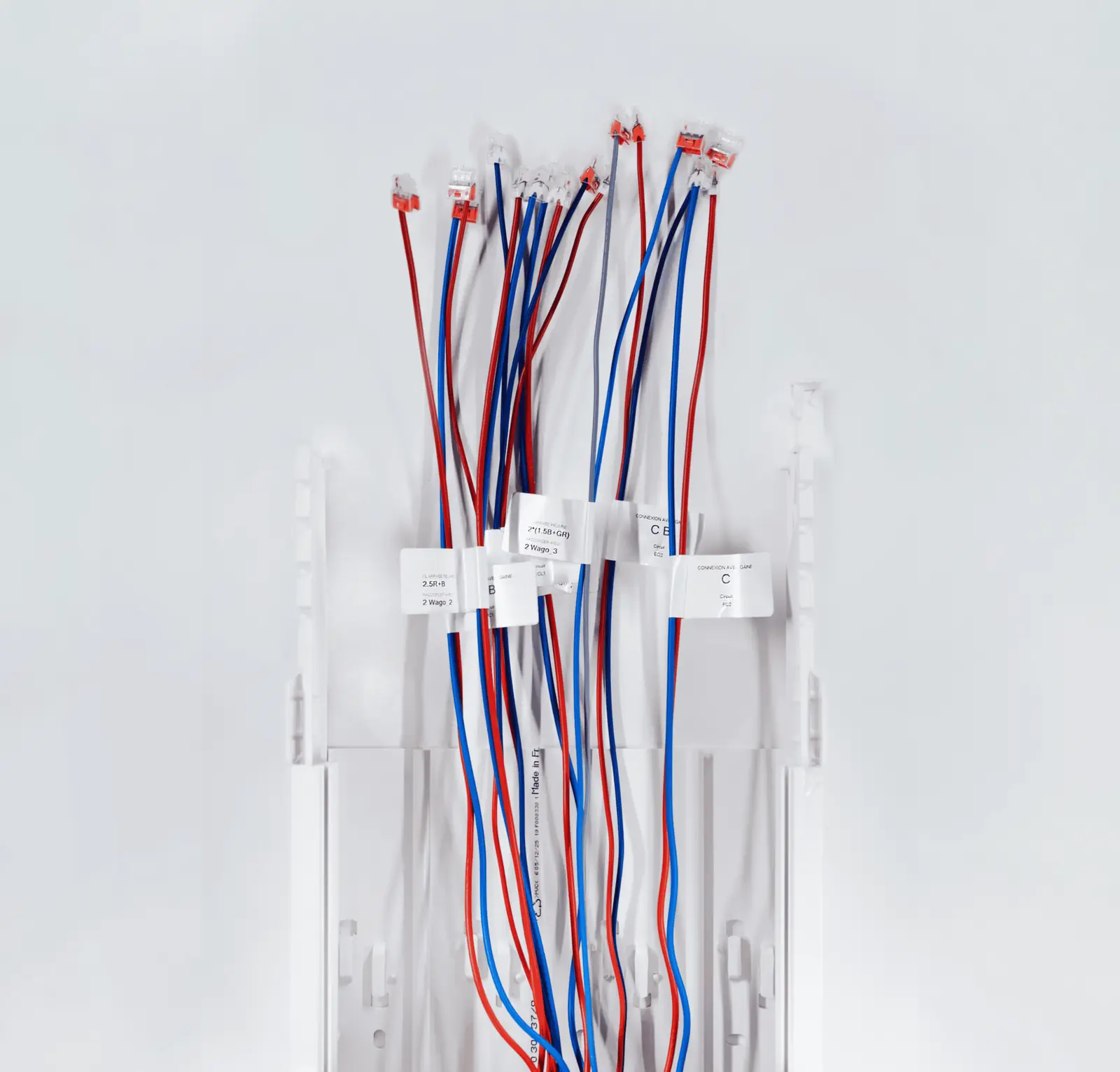

Raccordement des départs
Vous connectez chaque câble de la pieuvre sur son départ repéré. Aucune logique à reconstituer.
03
Mise sous tension
L'installation est opérationnelle : tableau testé et repéré, sous réserve des contrôles de l'installation complète.
Une préparation qui peut simplifier les opérations de pose du tableau, selon le chantier et le périmètre retenu.
Réseaux VDI distribués
Fibre optique
Point de terminaison optique (PTO) et raccordement vers les coffrets de communication.
Réseau local (LAN)
Répartiteur RJ45 pour distribuer le réseau filaire dans toutes les pièces.
Téléphone
Raccordement des lignes téléphoniques vers les prises DTI du logement.
Télévision
Répartiteur coaxial pour distribuer la TNT et le satellite vers les prises de chaque pièce.
// Le coffret de communication
Centralisez tous les réseaux VDI
Le coffret de communication regroupe l'ensemble des réseaux VDI (Voix, Données, Images) du logement. Il distribue la fibre, le téléphone, la télévision et le réseau informatique vers chaque pièce via les gaines de la pieuvre.
Intégré dans la GTL lorsqu'il est prévu dans l'offre pieuvre + tableau, il arrive raccordé, repéré et prêt à l'emploi. Vous branchez les arrivées opérateur et chaque prise est immédiatement active. Aucun brassage à improviser lorsque cette préparation est incluse dans le périmètre validé.
RJ45
Réseau filaire
PTO
Fibre optique
Concevoir le tableau
Ce qui définit un tableau électrique sur mesure
Le tableau est étudié à partir du projet réel : usages, circuits, emplacement, évolutions prévues et contraintes du logement.
01Le projet et l’existant
En rénovation, l’état du tableau, les photos, le plan, les équipements et les passages connus servent à cadrer l’étude.
02Les usages à protéger
Prises, éclairages, volets, chauffage, VMC, cuisson, recharge et autres usages sont recensés pour définir les départs nécessaires.
03DDR et disjoncteurs
Les DDR, aussi appelés interrupteurs différentiels, et les disjoncteurs protègent les personnes et les circuits.
04ETEL et GTL
L’espace technique organise le tableau, les arrivées de gaines et les équipements de communication prévus.
05Prévoir une réserve utile
Une réserve se pense avec les futurs usages : borne, chauffage, réseau, extension ou équipements à ajouter plus tard.
Fabrication
De l'étude à l'expédition
- 01
Analyse du projet
Circuits, équipements et périmètre demandés sont examinés avant validation.
- 02
Préparation en atelier
Le tableau est assemblé, câblé et repéré selon la composition validée.
- 03
Contrôle et expédition
Les contrôles prévus sont réalisés avant le conditionnement et l’envoi.
Préparer la demande
Informations utiles
Indiquez « inconnu » lorsqu'une information technique n'est pas certaine.
- Type de projet : neuf, rénovation, extension ou dépendance.
- Liste des circuits et des usages prévus.
- Équipements particuliers et puissances connues.
- Type d'alimentation lorsqu'il est certain.
- Besoin d'une pieuvre seule ou d'une pieuvre avec tableau.
- Plan, schéma ou liste des départs disponibles.
- Photos du tableau existant en rénovation.
- Évolutions futures déjà envisagées.
Quel parcours choisir ?
Pieuvre seule ou pieuvre avec tableau
Le tableau présenté sur cette page est disponible uniquement avec la pieuvre électrique.
| Situation | Offre adaptée | Action |
|---|---|---|
| Le tableau est déjà prévu ou géré séparément dans le projet | Pieuvre électrique seule | Voir la pieuvre seule |
| La distribution, les départs et les protections doivent être coordonnés | Pieuvre électrique + tableau | Voir l'offre pieuvre + tableau |
Point de vigilance
Le tableau ne représente qu'une partie de l'installation.
Le raccordement, la pose, la mise à la terre, les essais et les vérifications de l'ensemble de l'installation restent nécessaires sur le chantier.
FAQ
Questions fréquentes
Peut-on commander uniquement un tableau électrique ? +
Non. Le tableau est proposé uniquement avec une pieuvre électrique afin que la distribution, les départs et les protections soient étudiés dans un même dossier.
Quelle différence entre un tableau précâblé et un tableau sur mesure ? +
Le précâblage concerne la préparation en atelier. Le sur mesure concerne l'adaptation du tableau aux besoins d'un projet précis. Un tableau peut donc être à la fois précâblé et réalisé sur mesure.
Le tableau est-il automatiquement inclus avec une pieuvre électrique ? +
Non. Le tableau est inclus uniquement lorsque l'offre pieuvre électrique + tableau a été sélectionnée et qu'il figure dans le devis validé.
La GTL et le coffret de communication sont-ils compris ? +
Uniquement lorsqu'ils figurent dans le périmètre de la demande. Le tableau, la GTL et le coffret de communication constituent des postes distincts.
Un tableau préparé garantit-il la conformité finale de l'installation ? +
Non. La conformité dépend aussi des câbles, de la pose, des raccordements, de la mise à la terre, des essais et des vérifications de l'installation complète.
Projet pieuvre + tableau
Préparez votre projet de pieuvre électrique avec tableau.
Décrivez les pièces, les circuits et les équipements prévus. Les éléments complémentaires seront précisés avant le devis définitif.
