Guide pratique pour les particuliers
Renovation electrique par ou commencer
Vous n'avez pas besoin de dessiner vous-même tous les circuits. Commencez par comprendre l'existant, décrire vos usages et transmettre les informations disponibles. Sarvin Elec prépare ensuite une proposition d'implantation électrique à valider avant fabrication.
Le principe à retenir

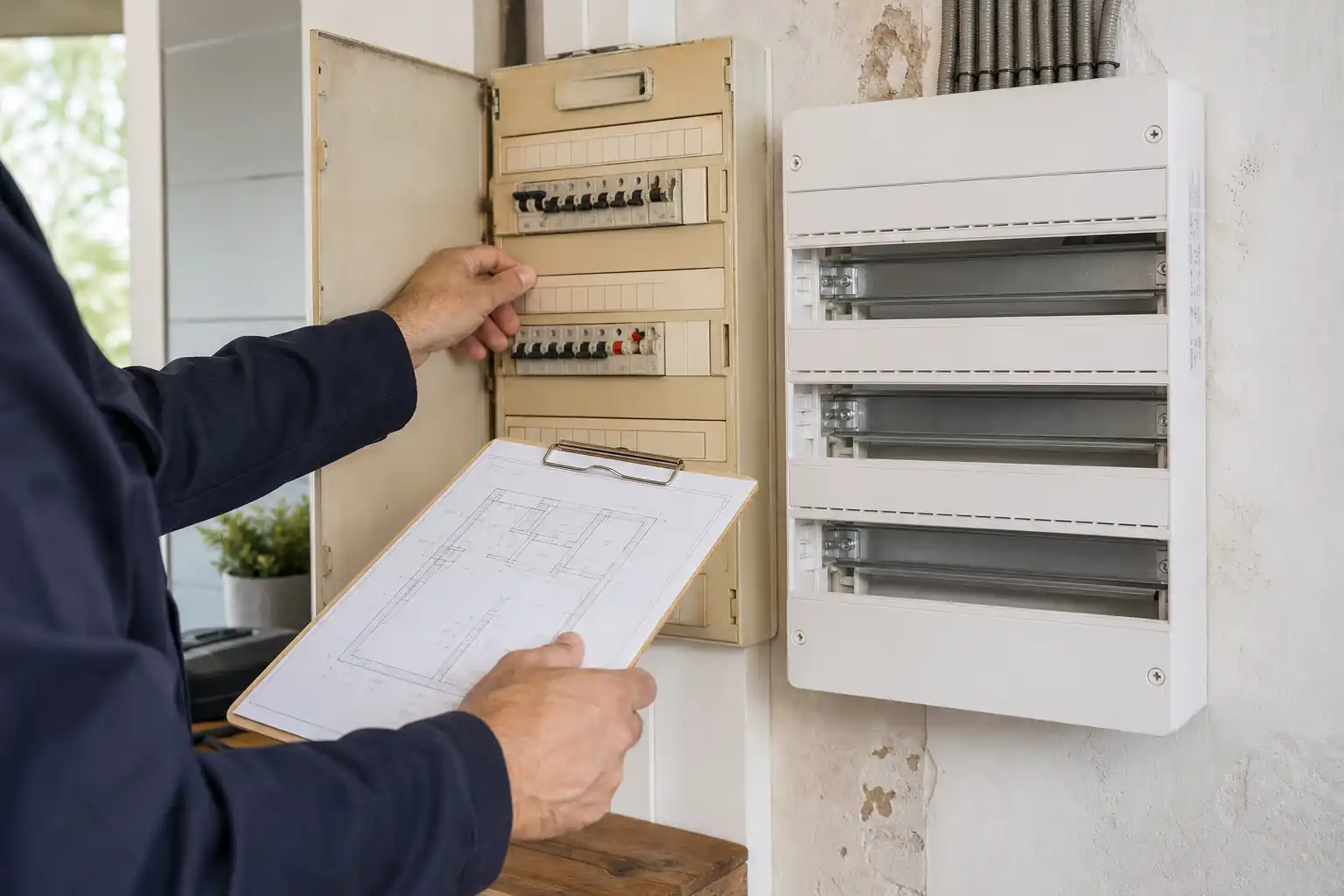

Commencez par comprendre l'existant et vos besoins avant d'acheter du matériel.
La réponse simple
Ne commencez ni par acheter le tableau, ni par dessiner vous-même tous les points électriques.
Commencez par décrire ce que vous rénovez, votre mobilier et vos équipements. Ajoutez le plan et les photos de l'existant. Sarvin Elec transforme ensuite ces informations en une implantation électrique que vous pouvez comprendre et valider.
Avant tout projet
Certains signes nécessitent d'abord une mise en sécurité
Ces situations ne se règlent pas avec un devis à distance. Ne démontez pas le tableau et ne touchez pas aux conducteurs pour prendre une photo.
01
Odeur de brûlé ou échauffement
Coupez l'utilisation de la zone concernée sans démonter le matériel et faites intervenir rapidement une personne compétente.
02
Fils accessibles ou matériel cassé
Empêchez l'accès à la zone, surtout aux enfants, et ne touchez pas aux conducteurs.
03
Déclenchements répétés
Ne remettez pas le disjoncteur en marche plusieurs fois pour chercher la panne. Faites rechercher la cause.
04
Eau près d'un équipement électrique
Éloignez-vous de la zone et faites sécuriser l'installation avant toute autre intervention.
Une répartition simple
Qui fait quoi dans votre projet ?
Vous, le particulier
Vous décrivez votre quotidien
- — Les pièces rénovées et celles qui restent inchangées.
- — Le mobilier important et les équipements prévus.
- — Vos besoins : éclairage, prises, volets, chauffage, réseau ou extérieur.
- — Les choix déjà validés et ceux qui restent encore ouverts.
Sarvin Elec
Nous réalisons l'implantation
- — Nous positionnons les prises, éclairages, commandes et équipements sur le plan.
- — Nous organisons les circuits et les repères de la pieuvre.
- — Nous étudions les longueurs à partir des passages connus.
- — Nous coordonnons la pieuvre et le tableau lorsqu'ils sont commandés ensemble.
Personne compétente
Elle contrôle l'existant et la mise en service
- — Elle vérifie le tableau, la terre et les circuits conservés.
- — Elle confirme les conditions réelles de pose.
- — Elle réalise les raccordements et les mesures nécessaires.
- — Elle valide l'installation terminée avant son utilisation.
Du premier plan à la mise en service
La méthode en dix étapes
-
Étape 01
Définir ce que vous rénovez
Indiquez les pièces concernées, ce qui doit rester en place et ce qui sera entièrement repris.
Résultat : Un périmètre compréhensible.
-
Étape 02
Photographier l'existant
Prenez des vues générales du tableau, des pièces, des combles, des faux plafonds et des passages visibles sans démonter de matériel.
Résultat : Une première lecture du chantier.
-
Étape 03
Transmettre le plan du logement
Un plan d'architecte, un plan d'agence ou un croquis coté peut servir de base. Ajoutez les modifications prévues.
Résultat : Un fond de plan exploitable.
-
Étape 04
Décrire vos usages
Précisez le mobilier, l'électroménager, les appareils de chauffage, les volets, la télévision, la box et les besoins futurs.
Résultat : Les besoins réels de chaque pièce.
-
Étape 05
Nous réalisons l'implantation
Sarvin Elec positionne les prises, lumières, commandes et équipements puis organise la distribution électrique.
Résultat : Une proposition électrique claire.
-
Étape 06
Vous validez la proposition
Vous vérifiez les emplacements par rapport à votre mobilier et à votre façon d'utiliser le logement.
Résultat : Un plan validé avant fabrication.
-
Étape 07
Les passages sont confirmés
Les chemins réels, les hauteurs et les contraintes du bâtiment sont vérifiés avant de figer les longueurs.
Résultat : Une fabrication adaptée au chantier.
-
Étape 08
La solution est fabriquée
La pieuvre et, selon l'offre, le tableau sont préparés, repérés et contrôlés en atelier.
Résultat : Une fourniture organisée.
-
Étape 09
La pose est contrôlée avant fermeture
Les branches, boîtes, passages et repères sont vérifiés avant de refermer les cloisons et plafonds.
Résultat : Des corrections encore accessibles.
-
Étape 10
Raccordements et mise en service
La personne compétente réalise les raccordements, les essais et les vérifications de l'installation terminée.
Résultat : Une installation contrôlée.
Préparer le dossier
Ce que vous pouvez nous transmettre
Il n'est pas nécessaire que tout soit parfait dès le premier envoi. Les informations manquantes seront identifiées pendant l'étude.
01.Le plan le plus récent
Avec les pièces, niveaux, portes, fenêtres et dimensions disponibles.
02.Les pièces concernées
Précisez ce qui est totalement rénové, partiellement modifié ou conservé.
03.Le mobilier important
Cuisine, lit, chevets, canapé, télévision, bureau, dressing et meubles fixes.
04.Les équipements
Four, plaques, lave-linge, VMC, chauffage, chauffe-eau, volets, portail ou borne.
05.Les photos du tableau
Une vue générale et des vues rapprochées lisibles, sans retirer le capot.
06.Les passages visibles
Combles, faux plafonds, sous-sol, doublages ouverts, gaines techniques et dépendances.
07.Les contraintes connues
Mur porteur, plafond conservé, pièce occupée, impossibilité d'ouvrir une zone ou travaux par étapes.
08.Vos hésitations
Signalez clairement ce qui reste à confirmer afin de ne pas le considérer comme définitif.
Photos et contrôles
Une photo aide à préparer l'étude, mais elle ne remplace pas un diagnostic.
Nous pouvons repérer la place disponible, l'organisation générale et certaines références. En revanche, la qualité de la terre, l'état des connexions et la sécurité des circuits conservés nécessitent des vérifications adaptées.
Prenez les photos sans retirer le capot du tableau et sans toucher aux conducteurs.
Pièce par pièce
Vous nous décrivez ; nous implantons
Cuisine
Ce que vous nous indiquez
Le plan du cuisiniste, les appareils prévus et l'emplacement du plan de travail.
Ce que nous réalisons
Nous positionnons les prises utiles, les alimentations spécialisées et les éclairages.
Séjour
Ce que vous nous indiquez
L'emplacement du canapé, de la télévision, de la box, des lampes et d'un éventuel bureau.
Ce que nous réalisons
Nous répartissons les prises, RJ45, éclairages et commandes selon ces usages.
Chambre
Ce que vous nous indiquez
L'emplacement du lit, des chevets, du bureau, du dressing et des volets.
Ce que nous réalisons
Nous proposons les prises, éclairages et commandes adaptés à l'organisation de la pièce.
Salle de bains
Ce que vous nous indiquez
La douche, la baignoire, le meuble vasque, le miroir, le sèche-serviettes et les parois.
Ce que nous réalisons
Nous préparons une implantation tenant compte des équipements et des contraintes de la pièce.
Garage ou atelier
Ce que vous nous indiquez
Porte motorisée, congélateur, outils, pompe, recharge de véhicule et usages futurs.
Ce que nous réalisons
Nous identifions les alimentations et les réservations à étudier.
Extérieur
Ce que vous nous indiquez
Terrasse, portail, éclairages, prises, pompe, abri, piscine ou futurs équipements.
Ce que nous réalisons
Nous intégrons les points souhaités et les cheminements à confirmer.
Comprendre votre projet
Mise en sécurité, rénovation partielle ou totale
| Type | Principe | À retenir |
|---|---|---|
| Mise en sécurité | Traiter en priorité les points dangereux d'une installation existante. | Cela ne signifie pas que toute l'installation devient conforme à la norme actuelle. |
| Rénovation partielle | Refaire certaines pièces ou certains circuits tout en conservant une partie de l'existant. | Les éléments conservés doivent être identifiés et contrôlés. |
| Rénovation totale | Reprendre l'ensemble de l'installation intérieure avec un nouveau plan et de nouveaux circuits. | C'est la situation la plus favorable à une pieuvre globale étudiée sur plan. |
La bonne solution au bon moment
Une pieuvre électrique est-elle adaptée à votre rénovation ?
| Situation | Avis | Pourquoi |
|---|---|---|
| Cloisons ouvertes et plan stabilisé | Très favorable | Les passages et les longueurs peuvent être étudiés avec précision. |
| Plusieurs pièces entièrement refaites | Souvent adaptée | Une pieuvre peut être préparée pour les zones réellement maîtrisées. |
| Rénovation pièce par pièce | À organiser par phases | Il faut prévoir une vision globale du tableau et des futurs circuits avant la première phase. |
| Passages encore inconnus | Attendre avant fabrication | Un sondage ou une ouverture ciblée peut être nécessaire pour confirmer le trajet réel. |
| Seulement une prise ou un éclairage ajouté | Pas toujours pertinente | Une intervention locale classique peut être plus simple qu'une pieuvre complète. |
| Ancien tableau conservé | Étude indispensable | La réserve, les protections et la compatibilité avec les nouveaux circuits doivent être vérifiées. |
Budget et ordre des travaux
Commencer par ce qui deviendra inaccessible
-
01
La sécurité
Les anomalies graves, la terre, les protections et les matériels dégradés passent avant les équipements de confort.
-
02
Les éléments cachés
Gaines, passages, boîtes et réservations doivent être traités avant les cloisons, plafonds et finitions.
-
03
Les besoins essentiels
Cuisine, éclairage, prises principales, chauffage, chauffe-eau et ventilation.
-
04
Le confort et l'avenir
RJ45 supplémentaires, volets, extérieur, domotique, atelier, recharge et réservations futures.
Avant plaques et finitions
Checklist avant fermeture
Une fois les parcours cachés, les corrections deviennent plus compliquées. Cette vérification doit être prévue dans le planning.
- 01. Chaque branche correspond à une pièce et à un repère du plan.
- 02. Les gaines et câbles ne sont ni écrasés, ni entaillés, ni trop tendus.
- 03. Les boîtes sont placées aux bons emplacements et à la bonne profondeur.
- 04. Les traversées et les zones exposées sont protégées.
- 05. Les passages ne gênent ni la plomberie, ni la ventilation, ni l'isolation.
- 06. Les choix modifiés sur le chantier sont reportés sur le plan.
- 07. Des photos localisées montrent les parcours avant fermeture.
- 08. Les éléments conservés de l'ancienne installation sont clairement identifiés.
- 09. La personne chargée des raccordements a pu contrôler les parties encore visibles.
- 10. Les éventuelles anomalies ont été corrigées avant les plaques et finitions.
À éviter
Huit erreurs fréquentes
01.Acheter le tableau avant l'étude
Sa taille et son organisation dépendent des circuits réellement conservés et créés.
02.Demander au client de faire l'implantation
Le particulier décrit ses besoins ; Sarvin Elec transforme ces besoins en implantation électrique.
03.Conserver un circuit uniquement parce qu'il fonctionne
Son état, sa protection, sa destination et ses connexions doivent pouvoir être vérifiés.
04.Mesurer les longueurs en ligne droite
Les gaines suivent les montées, descentes, détours et passages disponibles.
05.Finaliser la cuisine trop tard
Son implantation détermine de nombreuses prises et alimentations.
06.Fermer les cloisons avant le contrôle
Une erreur cachée devient plus longue et plus coûteuse à corriger.
07.Confondre photos et diagnostic
Les photos aident à préparer l'étude, mais ne remplacent pas les contrôles sur l'installation.
08.Tout changer sans vérifier
Certains éléments peuvent parfois être conservés après identification et contrôle.
Questions fréquentes
FAQ pour préparer une rénovation électrique
Dois-je dessiner moi-même les prises et les interrupteurs ?
Non. Vous nous transmettez le plan, le mobilier, les équipements et vos habitudes. Sarvin Elec réalise l'implantation électrique et vous présente une proposition à valider.
Un simple plan de maison suffit-il pour commencer ?
Oui pour une première étude, s'il est lisible. Ajoutez les pièces rénovées, le mobilier important, les équipements prévus et des photos de l'existant.
Faut-il refaire toute l'électricité d'une maison ancienne ?
Pas systématiquement. Une partie peut parfois être conservée si elle est identifiée, compatible avec le projet et contrôlée. Cette décision ne se prend pas uniquement à partir de l'âge du logement.
Quelle différence entre mise en sécurité et mise en conformité ?
La mise en sécurité traite les principaux dangers d'une installation existante. La mise en conformité vise le respect du référentiel applicable sur un périmètre défini.
Les photos du tableau suffisent-elles pour savoir s'il est conforme ?
Non. Elles permettent une première lecture, mais elles ne remplacent ni l'inspection, ni les mesures, ni les vérifications réalisées sur place.
Puis-je garder mon ancien tableau ?
C'est parfois possible si son état, sa réserve, ses protections et les circuits raccordés sont compatibles avec le nouveau projet. Il doit être étudié avant la fabrication.
Quand la pieuvre électrique est-elle adaptée à une rénovation ?
Elle est particulièrement adaptée lorsque les pièces, les passages, les longueurs et les équipements sont suffisamment connus, notamment lorsque les cloisons sont ouvertes ou entièrement reprises.
Peut-on préparer une pieuvre seulement pour une partie de la maison ?
Oui. Une préparation par zone peut convenir lorsque certaines pièces sont entièrement rénovées et que le reste du logement est conservé.
Que faire si les passages sont inconnus ?
Il vaut mieux confirmer les chemins par des sondages ou des ouvertures ciblées avant de figer les longueurs. Une fabrication basée sur une estimation incertaine risque de nécessiter des adaptations.
Qui décide de l'emplacement des prises ?
Sarvin Elec propose l'implantation à partir de votre plan, de votre mobilier et de vos habitudes. Vous validez ensuite les emplacements avant le devis final et la fabrication.
Qui réalise les raccordements ?
Les raccordements, mesures, essais et la mise en service doivent être réalisés par une personne disposant des compétences nécessaires dans le cadre applicable.
Faut-il un CONSUEL en rénovation ?
Cela dépend du périmètre et des conditions de remise sous tension. Une rénovation totale est notamment concernée dans les situations prévues. Une rénovation partielle doit être qualifiée selon le projet.
Quelle norme concerne actuellement les logements ?
La nouvelle série NF C 15-100 a été publiée en août 2024. La NF C 15-100-10 concerne les installations électriques des bâtiments d'habitation ; il faut confirmer le référentiel applicable à la date du projet.
Que faut-il conserver après les travaux ?
Conservez le plan validé et mis à jour, les photos avant fermeture, le repérage du tableau, les notices, la nomenclature et les documents de vérification.
Pour distinguer les règles applicables à votre périmètre de travaux, consultez le guide NF C 15-100.
Références
Sources officielles et professionnelles
Promotelec — mise en sécurité ou mise en conformité
Différence entre réduction des dangers d'une installation existante et conformité au référentiel applicable.
Promotelec — rénovation partielle ou totale
Repères sur les différents périmètres de rénovation et les attestations.
INRS — prévention du risque électrique
Priorité aux opérations hors tension et principes de consignation.
AFNOR — série NF C 15-100
Présentation de la nouvelle série de normes publiée en 2024.
CONSUEL — version de norme applicable
Informations sur le référentiel à déclarer selon les dates et le périmètre du chantier.
Mise à jour éditoriale : 24 juillet 2026. Le référentiel et les formalités doivent être confirmés selon la date, le périmètre et les conditions réelles du chantier.
En résumé
Une rénovation électrique réussie commence par l'existant, les usages et les passages — pas par l'achat du matériel.
1. Sécurisez d'abord les situations dangereuses.
2. Définissez clairement ce qui est conservé et ce qui est refait.
3. Transmettez plan, photos, mobilier, équipements et contraintes.
4. Validez l'implantation et les passages avant fabrication.
5. Contrôlez les parties cachées avant fermeture des cloisons et plafonds.
